以下是:JCQ3C-Y1避雷器计数器厂家的产品参数
以下是:JCQ3C-Y1避雷器计数器厂家的图文视频
在山西省长治市采购JCQ3C-Y1避雷器计数器厂家请认准樊高电气销售部有限公司(长治分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:樊露-13587716025,QQ:1139938146,地址:浙江省乐清市象阳镇）。 山西省,长治市 长治市，山西省辖地级市，省域副中心城市，古称上党、潞州、潞安等，地处晋东南，晋冀豫三省交界，位于上党盆地中，东倚太行山，与河北、河南两省为邻，西屏太岳山，与临汾市接壤，南部与晋城市毗邻，北部与晋中市交界，暖温带半湿润大陆性季风气候显著。截至2022年10月，全市辖4个区、8个县，面积13955平方千米。截至2022年底，全市总人口为314.2万人。
我们精心制作的JCQ3C-Y1避雷器计数器厂家产品视频已经准备就绪，【一睹真容！】产品视频，呈现产品魅力！
以下是:JCQ3C-Y1避雷器计数器厂家的图文介绍
避雷器泄漏电流超过设定值后，能自动发出号，号方式为红绿交替闪烁式，有监测避雷放电动作的功能外，还能监测避雷器泄漏电流变化，对避
雷器的运行质量及时给出可靠的数据。JCQ-A、B、C型监测器采用ZnO电阻片，适用于5~10KA系统220KV及以下等级的氧化锌避雷器。 放电计数器、监测器产品性能满足标准JB/T2440-1991《避雷器用放电计数器》。 5. 放电计数器JS-8技术标准 放电计数器JS-8符合机械部标准“JS-2440-78放电计数器技术条件”的规定。在波型8／20μS冲击电流与相应工频续流

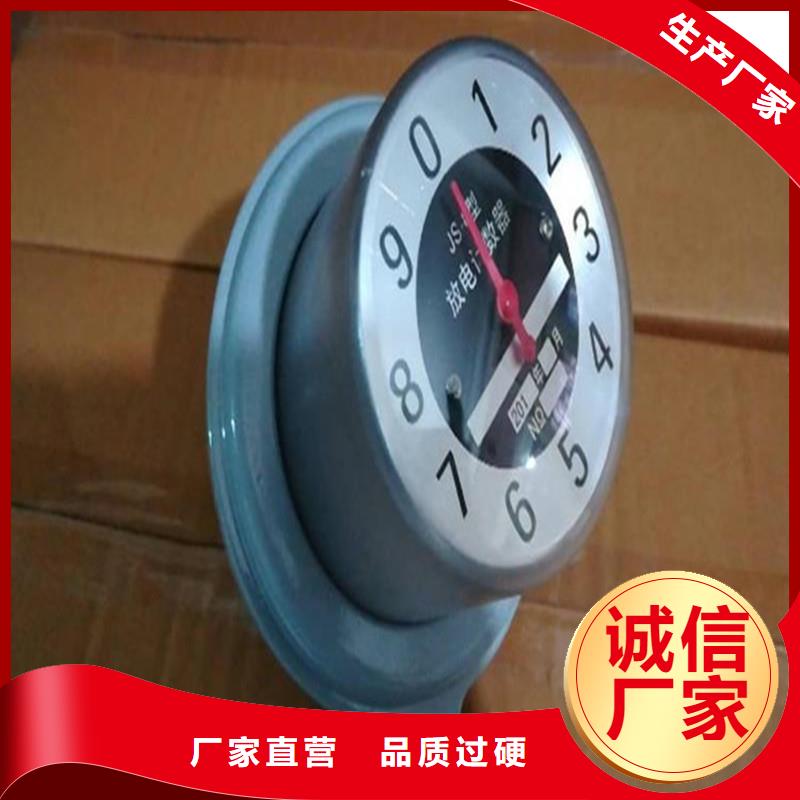

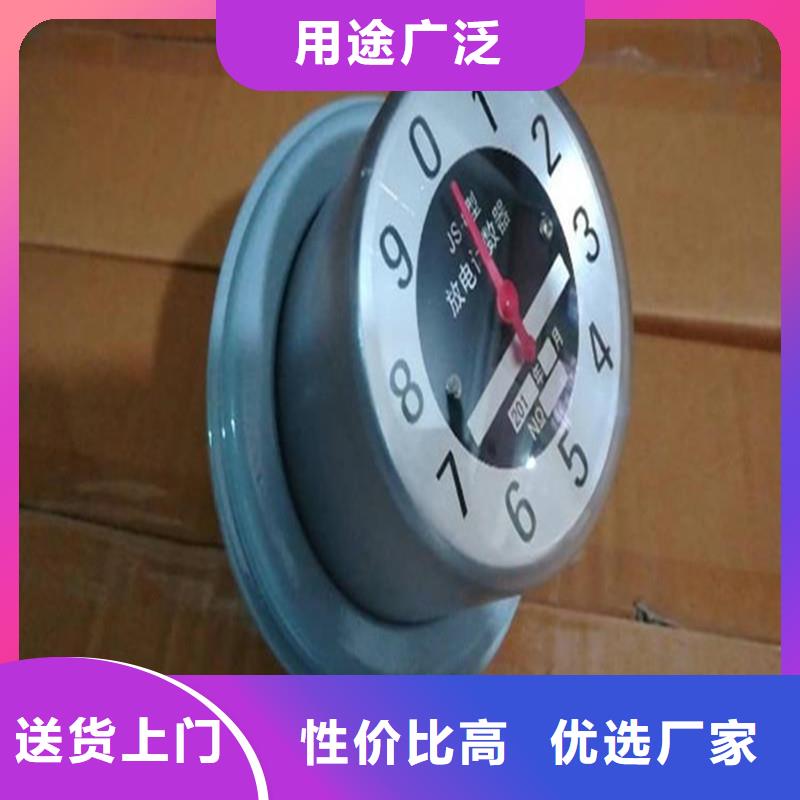

联合作用，JS-8、6-220、1在波形3／20μS辐值100～5000A冲击电流准确动作5000A，20次以上：151、162、166、2.8，JS-8A、330及以上1.1在波形8／20μS幅值100～10000A冲击电流下准确动作，1000A，20次以上。 放电计数器是串联在避雷器下面，用来记录避雷器动作次数，掌握雷电活动规律，不断提高输楚电设备防雷保护可靠性，监护避雷器的寿命以及研究电

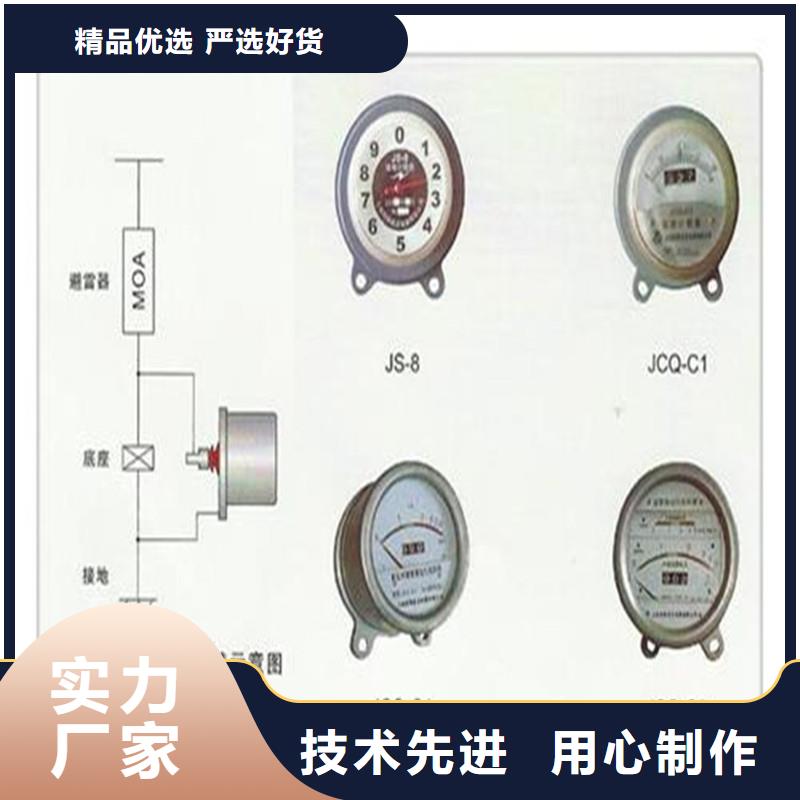

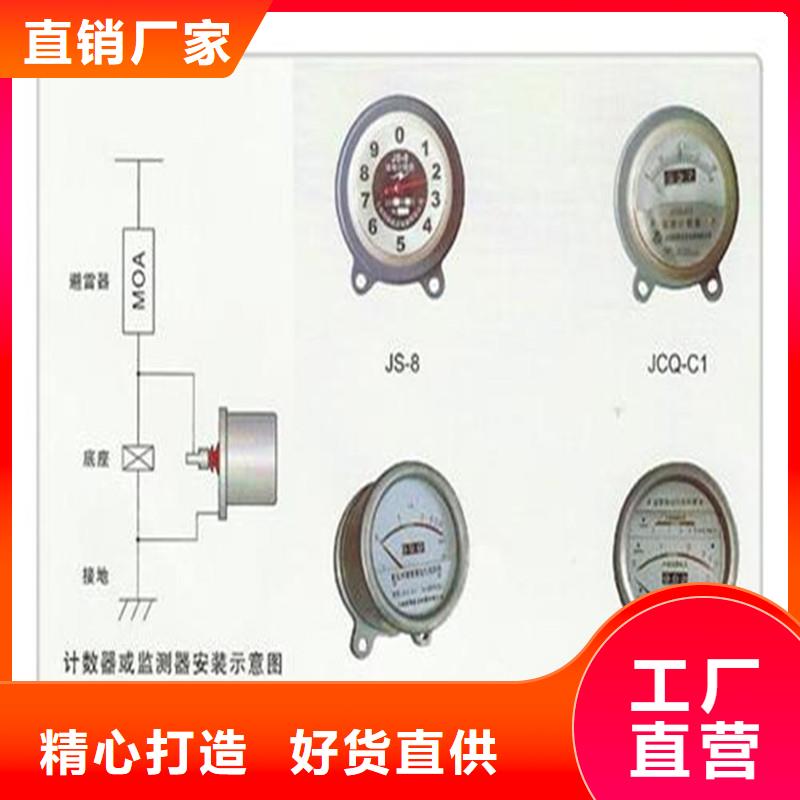

力系统在大气过电压作用时的运行情况的的电气设备。放电计数器工作原理编辑放电计数器的电气回路由非线性电阻R1、R2、电容器C及计数器L组成，即放电计数器串联在避雷器下部与地之间，如图1所示。图1 放电计数器电器回路图图1 放电计数器电器回路图放电计数器一般与35kV及以上普通阀型避雷器配合使用，当雷电流经过避雷器进入放电计数器时，电流的一部分经R1入地，另一部分经R2给电容器C充
电，冲击电流过去后，电容器C对计数器L放电，使计数器动作。
跌落式熔断器
因此在对避雷器进行性试验时，应检查放电计数器内部有无水气、水珠，元件有无锈蚀，现缺陷应予处理或更换。为了检查放电计数器动作是否正常，一种方法是用冲击电流发生器给计数器加一个副值大于100A的冲击电流，看其是否动作。用一个1000V或2500V的兆欧表给一个电容量为5—10法的电容器充电，然后用电容器通过放电计数器放电，计数器应当动作。避雷器放电计数器试验时应注意：(1)为得到足够的交流电流，应由1人摇兆欧表，另一人通过绝缘杆挂电容器的放电引线；在兆欧表停摇之前

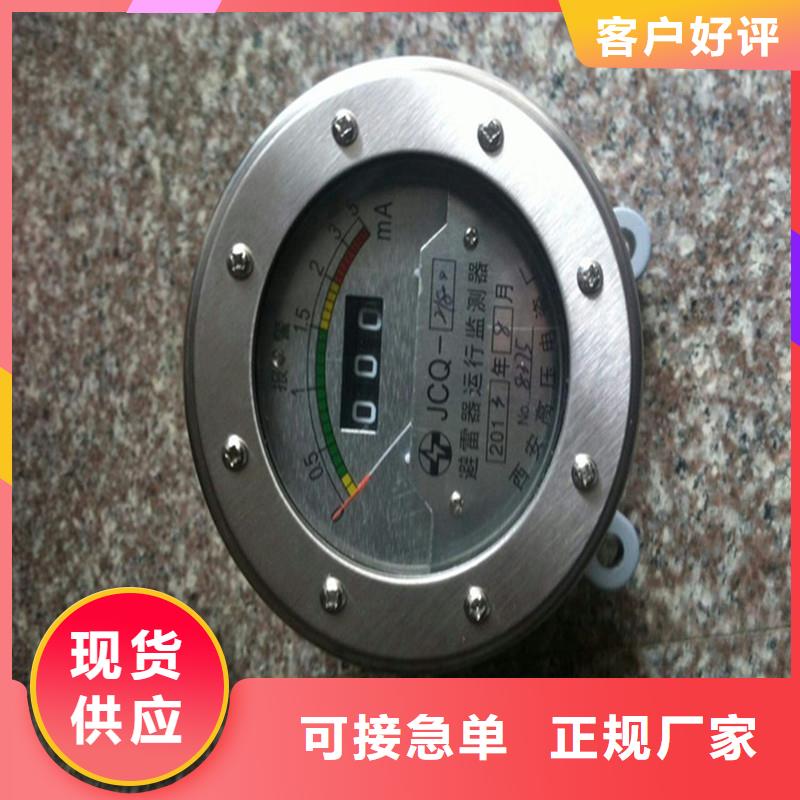

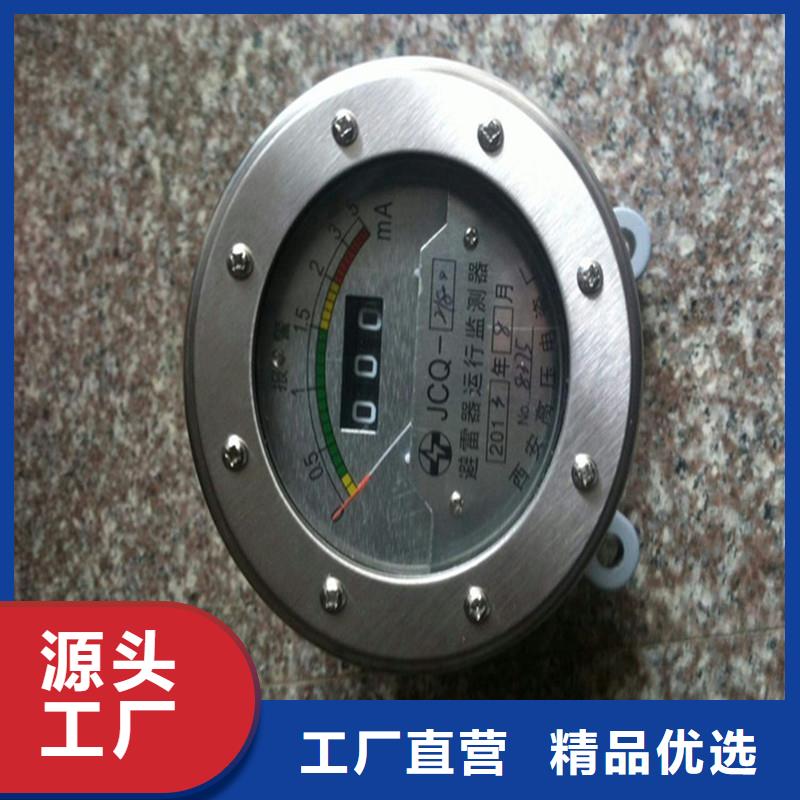

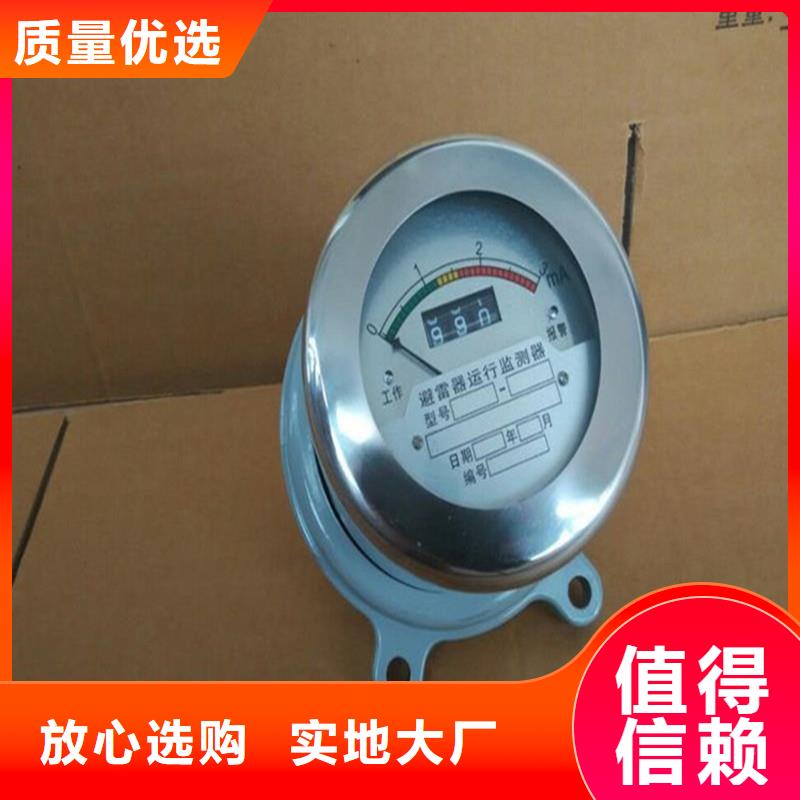

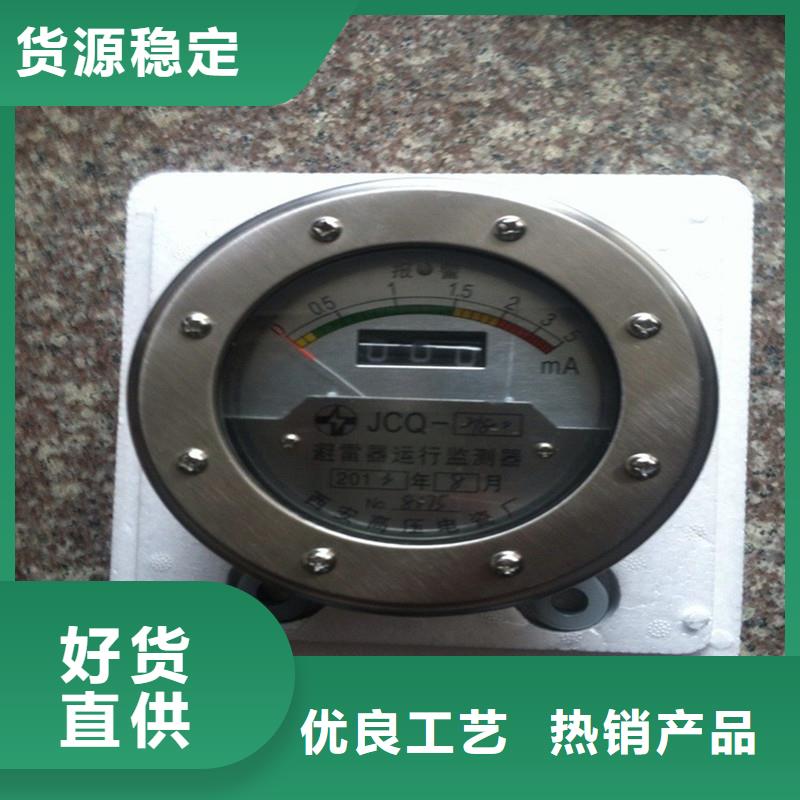

雷器用放电计数器是用来监测避雷器放电动作的一种高压电器，其构造由非线性电阻、电磁计数器和一些电子元件组成，在正常运行电压下，流过计数器的漏电流非常小，计数器不动作，当避雷器通过雷电波，操作波和工频过电压时，强大的工作电流从容不迫计数器的非线性电阻能过，经过直流变换，对电磁线圈放电而使计数器吸动一次，来实现测量避雷器动作次数的装置。在结构上采用电阻片取压，电磁线圈动作，计数器显示，透明玻璃罩，密

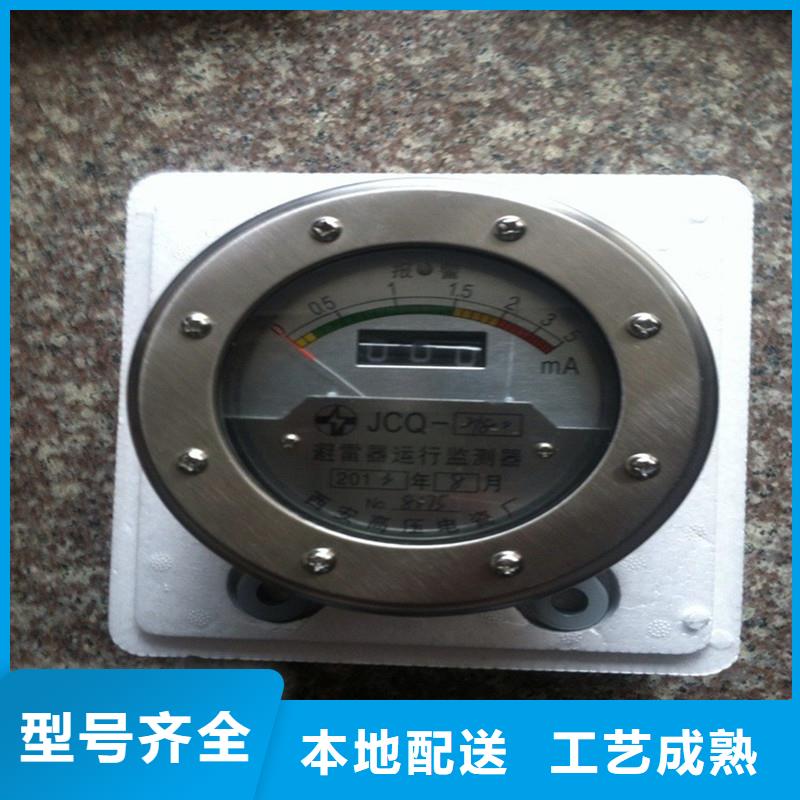

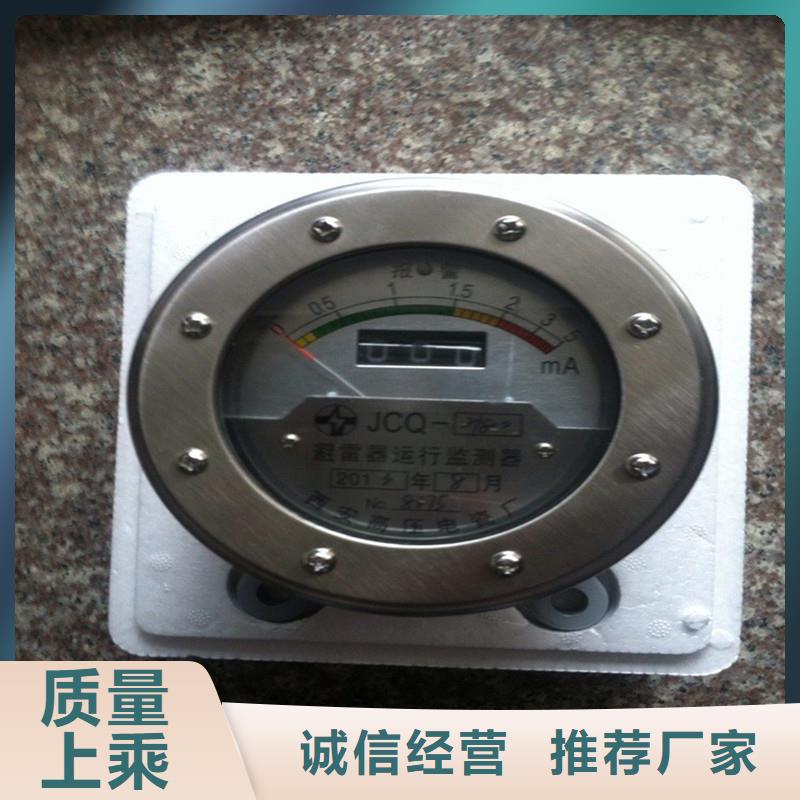

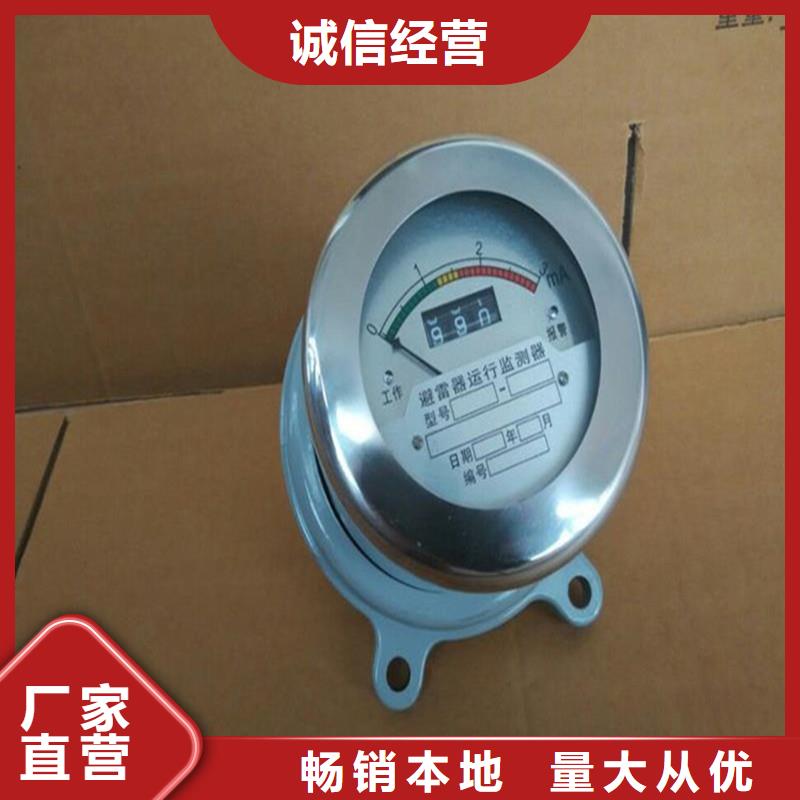

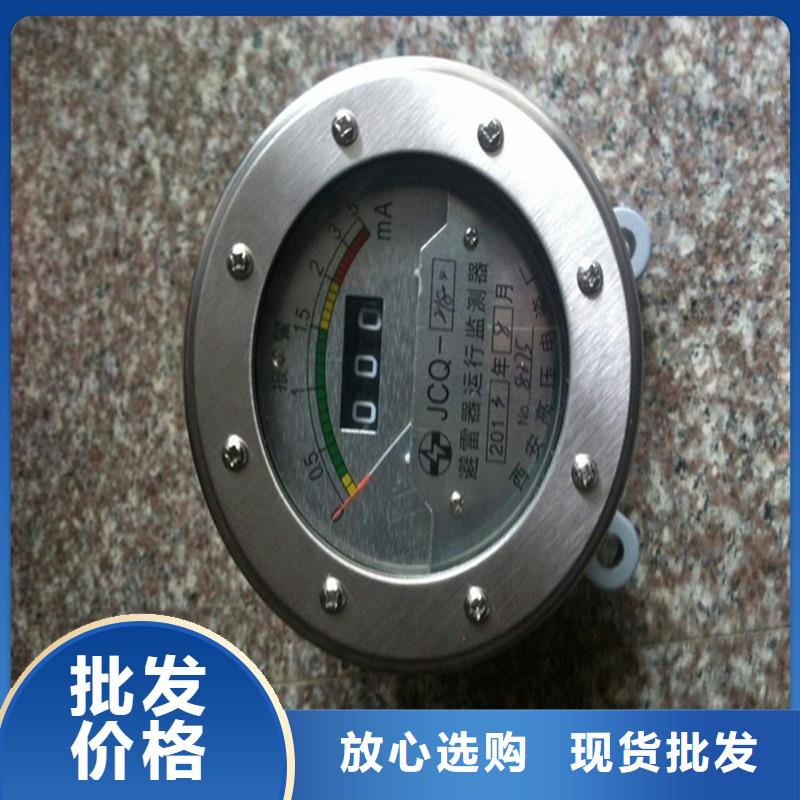

封橡皮垫，底版及法兰等进行卡装密封，高压出线端从底板中心引出。放电计数器增加了光电指示，正常运行时出现绿色、指示灯，当避雷器泄露电浪超过警戒值时见出出红色指示灯，可于避雷器的在线检测。避雷器监测器除了具有监测避雷器放电动用的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。 避雷器监测器除了具有监测避雷器放电动用的功能外，还能监

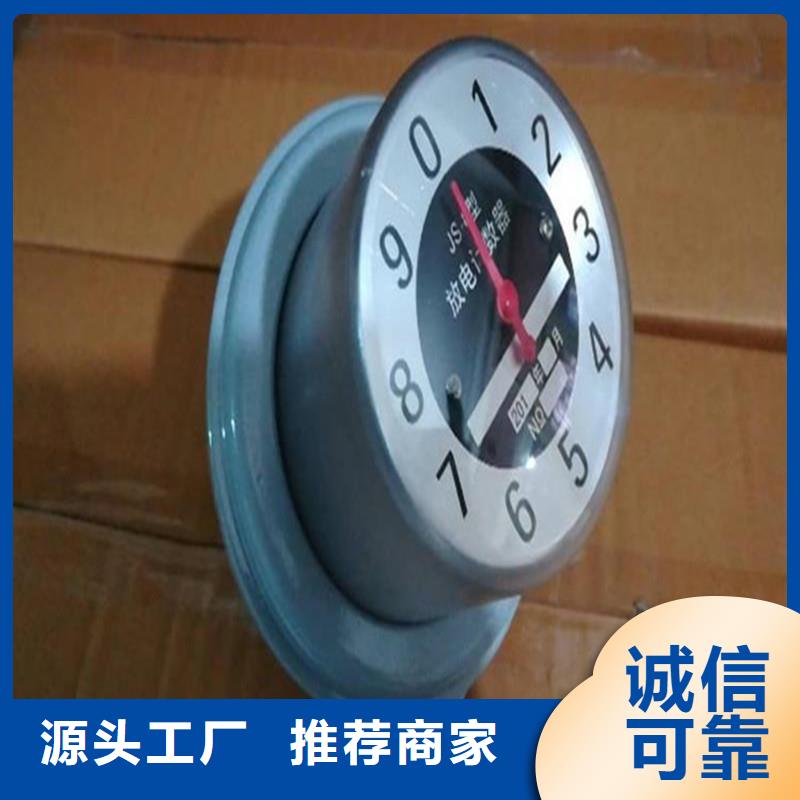

测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。放电计数器为单指针十位数循环计,具备有计数进位功能，可连续计数指示；数10次后再进入下一循环计数周期，适合于避雷器动作频繁地区和无人值班场所使用。放电计数器为单指针十位数循环计,具备有计数进位功能，可连续计数指示；数10次后再进入下一循环计数周期，适合于避雷器动作频繁地区和无人值班场所使用
。技术参数1.产品型号 JSYF9 5/400JSYF9-S 5/400 JSYF9 10/600JSYF9-S 10/600 JSYF9-SD2.性能指标(1)适用电力系统额定电压范围（有效值） 10～110KV 10～220KV 35～220KV(2)标称放电电流8/20uS（峰值） 5KA 10KA 10KA(3)下限动作电流8/20uS（峰值） 50A 50
A 50A(4)标称放电电流下残压（峰值） ≤1.1KV ≤1.5KV ≤1.5KV(5)方波电流耐受能力2000uS（峰值） 400A 600A 600A(6)大电流冲击耐受能力4/10uS（峰值） 65KA 100KA 100KA(7)计数器指示范围 ——— ——— 0～100位数自动循环不清零(8)指示下限 ——— ——— ≥2毫安(9)产品重量 1.1kg 1.1k
樊高电气销售部有限公司(长治分公司)长期提 跌落式熔断器产品,优质的产品质量让众多客户选的安心,用的放心!樊高电气销售部有限公司(长治分公司)实力雄厚,工艺精湛,拥有一支高素质团队。
联系人:樊露,电话:13587716025,樊高电气销售部有限公司(长治分公司)在山西省长治市本地专业从事JCQ3C-Y1避雷器计数器厂家,山西省长治市各个县市以及周边城市均可提供送货上门服务！
